Μια παχύτερη θήκη από ανοξείδωτο χάλυβα 316 σε διάβρωση-Ανθεκτικά ηλεκτρικά θερμαντικά στοιχεία σημαίνει πάντα καλύτερη ανθεκτικότητα; Μια ποσοτική συναλλαγή-Μεταξύ της ισχύος πίεσης και της θερμικής απόκρισης

Στη μηχανική ηλεκτρικών θερμαντικών στοιχείων ανθεκτικών στη διάβρωση, η επιλογή του υλικού μεταλλικού περιβλήματος και των προδιαγραφών διαστάσεων είναι σπάνια εύκολη επιλογή. 316 ο ανοξείδωτος χάλυβας είναι μια κοινή κατηγορία ανοξείδωτου χάλυβα που καθορίζεται για αυξημένη αντοχή στη διάβρωση αυλακώσεων και ρωγμών σε περιβάλλοντα χλωρίου, όπως θαλάσσιες ατμόσφαιρες, δεξαμενές χημικής επεξεργασίας σε πάχος τοιχώματος και p είναι ένα σημαντικό, αν και συχνά παρεξηγημένο, κριτήριο με τη σωστή ποιότητα υλικού στο χέρι. Διαισθητικά, οι θερμαντήρες "δυνατότεροι" και "μεγαλύτερης-διαρκείας" συνδέονται με παχύτερους τοίχους. Αντίθετα, τα λεπτότερα τοιχώματα σχετίζονται με ταχύτερη κατανομή θερμότητας. Αυτό το δοκίμιο εξετάζει την ποσοτική βάση για αυτήν την ανταλλαγή-και παρουσιάζει ένα πλαίσιο για τον καθορισμό 316 θερμαντικών με επένδυση με βάση πραγματικές προτεραιότητες λειτουργίας και όχι υποθέσεις.

Fundamental Trade-Απενεργοποίηση σχεδίασης 316 περιβλημάτων από ανοξείδωτο χάλυβα

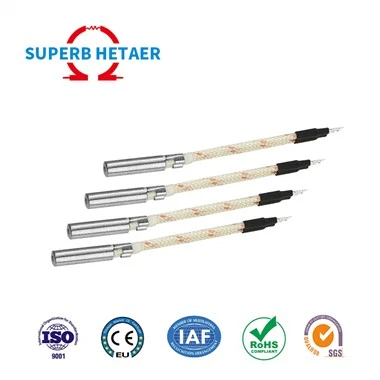

Για μια θήκη από ανοξείδωτο χάλυβα 316, η επιλογή του πάχους τοιχώματος είναι ένας απλός συμβιβασμός μεταξύ δύο αντίθετων απαιτήσεων απόδοσης, δηλαδή της μηχανικής αντοχής έναντι της θερμικής απόκρισης. Η θήκη, από μηχανική άποψη, λειτουργεί ως δοχείο πίεσης και φράγμα για προστασία. Μέσα στο θερμαντικό στοιχείο η μόνωση οξειδίου του μαγνησίου (MgO) συμπιέζεται γύρω από ένα σύρμα αντίστασης. Αυτή η κατασκευή οδηγεί σε εσωτερικές τάσεις και οι εξωτερικές πιέσεις διεργασίας, η θερμική διαστολή και οι πιθανές μηχανικές κρούσεις απειλούν την ακεραιότητα του περιβλήματος. Η αύξηση του πάχους του τοιχώματος αυξάνει την ικανότητα του στοιχείου να αντιστέκεται σε αυτές τις τάσεις. Από θερμικής άποψης, ωστόσο, το περίβλημα είναι ένα αγώγιμο φράγμα μεταξύ του θερμαινόμενου σύρματος εσωτερικής αντίστασης και του μέσου στόχου. Σύμφωνα με το νόμο του Fourier για την αγωγιμότητα της θερμότητας, η θερμική αντίσταση ενός κυλινδρικού τοιχώματος είναι ανάλογη με το πάχος του τοιχώματος. Έτσι, όσο περισσότερος ανοξείδωτος χάλυβας 316 (χιλιοστά) τόσο πιο αργή είναι η μεταφορά θερμότητας στο ρευστό διεργασίας, τόσο υψηλότερη είναι η εσωτερική θερμοκρασία λειτουργίας του σύρματος αντίστασης και τόσο μικρότερη είναι η διάρκεια ζωής του θερμαντήρα. Άρα το ερώτημα από μηχανικής δεν είναι "Είναι καλύτερο ένα παχύτερο περίβλημα;" αλλά "Ποιο είναι το ελάχιστο πάχος που θα καλύψει με ασφάλεια τις μηχανικές απαιτήσεις χωρίς να θυσιάζει άσκοπα τη θερμική απόδοση;"

Μηχανική ακεραιότητα: Πώς το πάχος του τοίχου επηρεάζει την αντίσταση στην πίεση και στην κρούση
Η σχέση μεταξύ του πάχους του τοιχώματος και της ικανότητας αντίστασης στην πίεση διέπεται από τους κανόνες της μηχανικής του κυλίνδρου με πάχος-για μια θήκη από ανοξείδωτο χάλυβα 316. Ωστόσο, για τις συνήθεις διαστάσεις του θερμαντικού στοιχείου (πάχη τοιχώματος από 0,8 mm έως 2,5 mm), η απλοποιημένη θεωρία λεπτού- δοχείου πίεσης τοιχώματος παρέχει μια καλή προσέγγιση. Η μέγιστη επιτρεπόμενη εσωτερική πίεση κλιμακώνεται χονδρικά γραμμικά με το πάχος του τοιχώματος για μια δεδομένη εξωτερική διάμετρο. Πρακτικά, μια θήκη 316 πάχους τοιχώματος 2,0 mm μπορεί να πάρει περίπου τη διπλάσια πίεση εσωτερικής διάρρηξης από μια θήκη 1,0 mm, όλα τα άλλα ίσα (ίδια διάμετρος, ίδια αντοχή διαρροής υλικού). Αυτό είναι ιδιαίτερα σημαντικό σε θερμαντήρες διεργασιών υψηλής πίεσης, όπως συστήματα υπερθερμασμένου νερού και χημικούς αντιδραστήρες που λειτουργούν πάνω από την ατμοσφαιρική πίεση. Το αυξημένο πάχος τοιχώματος ενισχύει επίσης τη μηχανική αντοχή στην κρούση, η οποία είναι η ικανότητα να αντέχει ακούσια χτυπήματα εργαλείων κατά την εγκατάσταση, κόπωση που προκαλείται από δονήσεις-ή διάβρωση στερεών σωματιδίων από πολτούς. Βιομηχανικά δεδομένα πεδίου για θερμαντήρες εμβάπτισης σε λειαντικά μέσα, όπως λουτρά επιμετάλλωσης με αιωρούμενα σωματίδια, καταδεικνύουν ότι 316 περιβλήματα με πάχος μικρότερο από 1,2 mm έχουν αστοχίες διάτρησης και διάτρησης με ρυθμό περίπου τριπλάσιο από αυτό των περιβλημάτων 1,8 mm σε περίοδο λειτουργίας πέντε ετών. Αλλά υπάρχει μια λεπτότητα στη συμπεριφορά θερμικού σοκ. 316 ο ανοξείδωτος χάλυβας είναι όλκιμος και λιγότερο επιρρεπής σε καταστροφικές θραύσεις λόγω θερμικής καταπόνησης από τα κεραμικά . Ωστόσο, ένα παχύτερο τοίχωμα αυξάνει τη διαβάθμιση θερμοκρασίας κατά μήκος της διατομής-κατά την ταχεία θέρμανση ή ψύξη . Αυτή η κλίση προκαλεί διαφορετικές τάσεις θερμικής διαστολής. Το υπερβολικό πάχος του περιβλήματος μπορεί, στην πραγματικότητα, να οδηγήσει σε επιτάχυνση της ρωγμής λόγω κόπωσης στις αρθρώσεις και τις κάμψεις συγκόλλησης σε περιπτώσεις που περιλαμβάνουν συχνές κρύες εκκινήσεις ή κύκλους καθαρισμού με ατμό.

Απώλεια θερμικής απόδοσης Το γραμμικό κόστος του προστιθέμενου πάχους
Η θήκη από ανοξείδωτο χάλυβα 316 δημιουργεί μια σημαντική θερμική αντίσταση μεταξύ της μόνωσης MgO και του θερμαινόμενου μέσου όσον αφορά τη μεταφορά θερμότητας. Η θερμική αγωγιμότητα του ανοξείδωτου χάλυβα 316 είναι περίπου 15 W/m·K στους 100 βαθμούς. Αυτό είναι κάπως χαμηλό σε σύγκριση με τον χαλκό (400 W/m·K), αλλά πολύ υψηλότερο από τα περισσότερα κεραμικά. Αλλά ακόμη και αυτή η μικρή αγωγιμότητα δεν είναι αρκετή για να αναπληρώσει το επιπλέον πάχος. Η θερμική αντίσταση ανά μονάδα μήκους για ένα κυλινδρικό περίβλημα δίνεται από: R=(ln(r2/r1))/(2πkL) όπου r2 και r1 είναι η εξωτερική και η εσωτερική ακτίνα, k είναι η θερμική αγωγιμότητα και L είναι το μήκος. Εάν το πάχος του τοιχώματος αυξηθεί από 1,0 mm σε 2,0 mm (σταθερά εσωτερικής διαμέτρου), ο λογαριθμικός όρος αυξάνεται σημαντικά. Το πρακτικό αποτέλεσμα είναι ότι η επιφανειακή ροή θερμότητας στον θερμαντήρα μειώνεται άμεσα σε μια δεδομένη θερμοκρασία του εσωτερικού καλωδίου. Ένα ποσοτικό παράδειγμα: ένας θερμαντήρας εμβάπτισης με έγκλειστο 316 με πάχος τοιχώματος 1,0 mm που λειτουργεί σε θερμοκρασία επιφάνειας 400 μοιρών σε νερό στους 90 βαθμούς θα μεταφέρει περίπου 18% περισσότερη θερμότητα ανά μονάδα επιφάνειας από έναν πανομοιότυπο θερμαντήρα με πάχος τοιχώματος 2,0 mm στην ίδια εσωτερική θερμοκρασία σύρματος. Ο θερμαντήρας με το παχύτερο περίβλημα πρέπει να περάσει το καλώδιο αντίστασής του σε υψηλότερη θερμοκρασία για να έχει την ίδια ισχύ εξόδου. Αυτή η αύξηση της θερμοκρασίας αυξάνει την οξείδωση του εσωτερικού σύρματος αντίστασης σε νικέλιο-χρωμίου και επιδεινώνει τα διηλεκτρικά χαρακτηριστικά της μόνωσης MgO. Σε συστήματα ταχείας αντίδρασης, όπως η ροή-μέσω θερμαντικών οργάνων ανάλυσης ή η παροχή ζεστού νερού σε σημείο-χρήσης, το παχύτερο περίβλημα προσθέτει επίσης ανιχνεύσιμο χρόνο καθυστέρησης. Οι δυναμικές δοκιμές σε θερμαντήρες φυσιγγίων 316 με έγκλειστα δοχεία αποκαλύπτουν ότι η αύξηση του πάχους του τοιχώματος από 1,0 mm σε 2,0 mm αυξάνει τη διάρκεια για να επιτευχθεί το 90 % της θερμοκρασίας καθορισμού κατά 35 % έως 40 % στην ίδια είσοδο ισχύος.

Πίνακας επιλογής βάσει σεναρίου 316 θερμαντικών θηκών
Η ακόλουθη δομή απόφασης μετατρέπει το μηχανικό-θερμικό εμπόριο-σε ισχύουσες προδιαγραφές σύμφωνα με τις πραγματικές-προτεραιότητες εφαρμογών του κόσμου. Αυτός ο οδηγός προϋποθέτει τη χρήση τυπικού ανοξείδωτου χάλυβα 316 (UNS S31600) στην ανόπτηση.

Σενάριο εφαρμογής & Συνιστώμενος κύριος περιορισμός Εύρος πάχους τοίχου Βασική λογική και συναλλαγή-Απενεργοποίηση αποδεκτή
Χημικοί αντιδραστήρες υψηλής-πίεσης (εσωτερική πίεση 5 – 20 bar) Υπερθερμασμένοι θερμαντήρες νερού 1,8 – 2,5 mm Το κύριο πρόβλημα είναι η ακεραιότητα της πίεσης. Ένα περιθώριο ασφαλείας μειώνει την απώλεια θερμικής απόδοσης. Χρειάζεται σχεδιασμός χαμηλής πυκνότητας watt για να αντισταθμίσει την κακή μεταφορά θερμότητας.
0,8 – 1,2 mm Θέρμανση εμβάπτισης καθαρού υγρού (νερό, ελαφρά λάδια, ατμοσφαιρική πίεση) Απαιτείται γρήγορη ράμπα Προτεραιότητες ενεργειακής απόδοσης και θερμικής απόκρισης. Χαμηλή πιθανότητα μηχανικής βλάβης. Η πυκνότητα συμπίεσης MgO είναι ζωτικής σημασίας για τη διηλεκτρική αντοχή σε πιο λεπτά πάχη τοιχωμάτων.
Εναιωρήματα, λειαντικό μέσο, ​​κανονικοί κραδασμοί (θερμαντήρες με μίξερ, ανάδευση δεξαμενής) 1,5 – 2,0 mm Απαιτείται αντοχή στη διάβρωση και την κόπωση. Τα ενδιάμεσα πάχη είναι ένας συμβιβασμός μεταξύ της μηχανικής επιβίωσης και της επιτρεπόμενης αύξησης της θερμοκρασίας της επιφάνειας. Συνιστάται η τακτική επιθεώρηση.
Τυπικές δεξαμενές βιομηχανικής διεργασίας, ελαφριά χημικά, ατμοσφαιρική πίεση 1,2 – 1,5 mm Προεπιλεγμένο εύρος κατασκευαστή. Βελτιστοποιημένο για ισορροπία γενικού σκοπού μεταξύ σκληρότητας και μεταφοράς θερμότητας. Το πιο οικονομικό σε μη{4}}ακραίες καταστάσεις.
Υπηρεσία θερμικής ποδηλασίας (καθημερινές διακοπές λειτουργίας, κύκλοι καθαρισμού με ατμό-) 1,2 – 1,6 mm συμπεριλαμβανομένων των στροφών που μειώνουν την καταπόνηση Τα παχύτερα τοιχώματα αυξάνουν τη διαφορική θερμική καταπόνηση. Το μέγιστο πάχος δεν ευνοείται, αλλά το μέτριο πάχος με τη σωστή γεωμετρία κάμψης είναι η επιλογή.
Εκτός από το πάχος του τοίχου - Συμπληρωματικοί παράγοντες σχεδίασης
Το πάχος του τοίχου δεν στέκεται από μόνο του. Τρεις παράμετροι σχεδιασμού πρόκειται να βελτιστοποιηθούν ταυτόχρονα και είναι συμπληρωματικές. Πρωταρχική σημασία έχει η πυκνότητα και η καθαρότητα της μόνωσης MG0. Η υψηλότερη πυκνότητα συμπίεσης (π.χ. 2,8–3,2 g/cm³) αυξάνει τη θερμική αγωγιμότητα από το σύρμα αντίστασης στο περίβλημα, μειώνοντας κάπως τη θερμική ποινή του παχύτερου τοιχώματος. Δεύτερον, όταν το πάχος του τοιχώματος αυξάνεται, η πυκνότητα watt (W/cm 2 της επιφάνειας του περιβλήματος) πρέπει να μειωθεί. Για παράδειγμα, στο νερό, μια θήκη 2,0 mm στα 15 W/cm 2 θα έχει εσωτερικές θερμοκρασίες σύρματος 50-70 μοίρες υψηλότερες από μια θήκη 1,0 mm στην ίδια πυκνότητα watt, μειώνοντας έτσι άμεσα τη διάρκεια ζωής. Τρίτον, εξετάζεται η μέθοδος μηχανικής εγκατάστασης. Τα παχύτερα περιβλήματα τοιχωμάτων είναι επιθυμητά κάτω από προβολικά φορτία (π.χ. υπερκρεμασμένοι θερμαντήρες εμβάπτισης) για αντοχή σε κάμψη. Σε κάθετες εγκαταστάσεις, η πλήρης στήριξη σημαίνει ότι οι τοίχοι μπορούν να είναι με ασφάλεια λεπτότεροι.

Συμπέρασμα: Σκοπός σχεδιασμός πάχους θηκών 316
Η επιλογή του πάχους τοιχώματος μιας θήκης από ανοξείδωτο χάλυβα 316 για ανθεκτικά στη διάβρωση ηλεκτρικά θερμαντικά στοιχεία δεν αποτελεί συντηρητική προδιαγραφή. Τα αποδεδειγμένα κέρδη στη βαθμολογία πίεσης, την ανοχή στην κρούση και την αντοχή στη διάβρωση επιτυγχάνονται από παχύτερους τοίχους. Ωστόσο, αυτά τα οφέλη συνοδεύονται από το μετρήσιμο κόστος του μειωμένου ρυθμού μεταφοράς θερμότητας, των αυξημένων θερμοκρασιών των εσωτερικών καλωδίων και της βραδύτερης θερμικής απόκρισης. Το ιδανικό πάχος αποκαλύπτεται μόνο όταν οι μηχανικές απαιτήσεις της εφαρμογής σταθμίζονται ρεαλιστικά έναντι των απαιτήσεων θερμικής απόδοσης. Για τις προμήθειες μηχανικής, η ισχύουσα κατευθυντήρια γραμμή είναι να δοθούν στους προμηθευτές τρία συγκεκριμένα σημεία δεδομένων: μέγιστη πίεση διεργασίας, παρουσία λειαντικών σωματιδίων ή κραδασμούς και τον απαιτούμενο ρυθμό ράμπας στη θερμοκρασία λειτουργίας. Αυτές οι πληροφορίες επιτρέπουν τον σχεδιασμό ενός καλά ισορροπημένου πάχους περιβλήματος 316, αποτρέποντας την πρόωρη μηχανική αστοχία από κάτω-προδιαγραφή και τη χρόνια θερμική αναποτελεσματικότητα από την υπερ-προδιαγραφή. Αναμφίβολα, η τελική επικύρωση για οποιαδήποτε επιλογή πάχους είναι η ελεγχόμενη δοκιμή χρησιμοποιώντας θερμοστοιχεία προσαρτημένα στο εξωτερικό τοίχωμα του περιβλήματος και το σύρμα εσωτερικής αντίστασης.
